HGCAD怎么画螺母

2025-10-26 12:32:01来源：兔叽下载站编辑：news

在机械设计等领域，经常需要绘制螺母。利用hgcad软件可以高效准确地完成螺母的绘制。以下是hgcad画螺母的教程。

一、新建文件

打开hgcad软件，点击“新建”按钮，选择合适的图纸尺寸，创建一个新的绘图文件。

二、绘制六边形轮廓

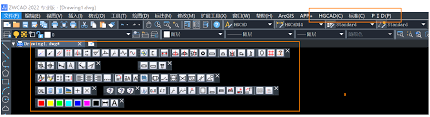

在绘图工具栏中找到“多边形”工具，输入边数为6，指定中心点，绘制出螺母的六边形轮廓。

三、绘制内孔

使用“圆”工具，以六边形的中心为圆心，绘制出螺母的内孔。

四、绘制倒角

HGCAD怎么画螺母

在“修改”工具栏中选择“倒角”命令，设置合适的倒角距离，对六边形的角进行倒角处理。

五、添加螺纹细节

通过特定的绘图命令和参数设置，逐步绘制出螺母的螺纹。这可能需要一些精确的计算和细致的操作，以确保螺纹的尺寸和形状准确无误。

六、标注尺寸

HGCAD怎么画螺母

利用“标注”工具栏中的各种标注工具，对螺母的关键尺寸，如六边形边长、内孔直径、螺纹参数等进行标注，使图形表达更加清晰准确。

七、检查与完善

仔细检查绘制的螺母图形，查看是否存在线条遗漏、尺寸标注错误等问题。如有需要，进行相应的修改和完善，确保最终绘制的螺母图形符合设计要求。

通过以上步骤，就能在hgcad软件中顺利绘制出螺母。熟练掌握这些操作，将有助于更高效地完成机械零件的设计绘图工作，提升工作效率和绘图质量。
